Кабельные наконечники используются для оконцовки кабелей и проводов с целью создания качественных соединений в сети. Наконечники изготавливаются из разных металлов и могут иметь разную форму. В зависимости от этих параметров определяются характеристики и сфера использования таких изделий.
Общее описание
Кабельные наконечники для соединения проводов между собой – это специальные концевые элементы, которые обеспечивают создание надежного контакта за счет плотного прилегания к жилам. Жилы, введенные в наконечник, обычно фиксируются в нем путем опрессовки с помощью специального обжимного устройства.
Способ соединения проводов между собой зависит от вида используемых наконечников. Если это гильзы, то монтаж происходит внутри полости, а если детали по принципу «папа–мама» (коннекторы), то наконечники вставляются друг в друга и фиксируются зажимом. Первый вариант (гильзовое соединение) используется для создания постоянного крепления, второй (коннекторный) – когда такое соединение невозможно или не требуется.
Кабельные наконечники являются более надежной альтернативой всевозможным скруткам и другим типам соединений. Они прочно фиксируют провода, обеспечивая прочный стабильный контакт. Во всех отраслях современной промышленности данные элементы нашли широкое применение, поскольку значительно упрощают электромонтажные работы, обеспечивают максимально надежное соединение, минимизируют вероятность перегрева электрической проводки и окисления жил в местах крепления.
Маркировка
Кабельные наконечники для соединения проводов между собой маркируются буквенными и/или цифровыми обозначениями, которые указывают их параметры. При этом маркировка изделия у каждого производителя может быть своя: у одних она состоит из буквенно-цифрового набора, другие проставляют только цифровые значения.
Маркировка определяется стандартом, по которому производится изделие. Российские производители чаще всего используют ТУ или ГОСТ, а зарубежные – немецкий стандарт DIN.
Различия между изделиями, изготовленными по ТУ/ГОСТ и немецким стандартам DIN, заключаются в следующем:
- DIN имеют большую длину хвостовика для вставки провода и более толстые стенки прессуемой гильзы, а также стандартную ширину контактной части;
- ГОСТ и ТУ предполагают использование оконцовок для проводов любого класса гибкости, DIN – только на II–III класс;
- для более длинных DIN-наконечников требуется 3 обжима (на 1 больше, чем для ТУ или ГОСТ), при этом опрессовку начинают от контактной части.
При использовании буквенной маркировки на изделиях отечественного производства применяются такие обозначения:
- тип наконечника по форме – гильза (Г), штыревой (Ш) и т.д.;
- металл изготовления – алюминий (А) или его сплав (С), медь (М), латунь (Л, ЛТ), биметалл (АМ);
- использование лужения (МЛ или Н);
- изоляция из винила (В, ВИ);
- вид конструкции (П, М – соответственно «папа» или «мама»).
Цифрами обозначается диаметр цилиндрической части и отверстия под жилы.
В отличие от российских европейские производители чаще всего используют буквенную маркировку для указания не характеристик наконечника, а собственного названия. Цифры в любом случае обозначают указанные параметры гильзы или коннектора.
Разновидности и типы
Кабельные наконечники различаются по нескольким параметрам – материалу изготовления, форме оконцевания, способу зажима. Каждый из них необходимо учитывать при выборе подходящего изделия.
По материалу изготовления
В зависимости от металла различают такие типы оконцевателей:
- медные – самые распространенные, поскольку основная часть кабельной продукции тоже изготавливается из меди;
- луженные – разновидности медных, которые за счет лужения (оловянного покрытия) приобретают антикоррозийные свойства;
- алюминиевые – для алюминиевых жил (могут смазываться кварцево-вазелиновым составом для придания коррозийной устойчивости);
- комбинированные – алюминиево-медные, в которых цилиндрическая часть является алюминиевой, а контактная – медной или тоже алюминиевой, но покрытой медным слоем.
Все указанные детали предназначены для сетей с напряжением до 35 кВ.
При выборе изделия важно учитывать, чтобы по металлу изготовления он совпадал с жилами кабеля. Категорически нельзя оконцовывать медный провод алюминиевым наконечником или наоборот, поскольку место контакта быстро окислится, а со временем ослабится, что приведет к повышению переходного сопротивления и нагрева. Универсальными в этом плане считаются только медно-луженные варианты, которые можно устанавливать на алюминиевые и медные кабели.
По способу монтажа
Крепление кабельных оконцевателей может выполняться тремя способами:
- опрессовкой – наиболее простой и удобный вариант крепления, предполагающий обжим гильзы специализированным инструментом;
- винтовым зажимом – подразумевает затяжку обычными или отрывными болтами;
- сваркой или пайкой – в этом случае введенные в оконцеватель жилы свариваются аналогичным металлом точечным способом или припаиваются с использованием оловянного припоя.
При любом способе монтажа кабельный оконцеватель выбирают по соответствию его диаметра сечению жилы.
По форме
Соединение кабелей между собой выполняется с использованием оконцевателей двух видов. Одни предполагают фиксацию жил внутри одной гильзы, другие – установку на каждой отдельных изделий с их последующим объединением. У обоих вариантов есть свои особенности.
Наконечники-гильзы
Гильза имеет форму трубки, в разные концы которой вставляются кабели, а затем опрессовываются, создавая единое соединение. Такой контакт характеризуется высокой прочностью и надежностью.
Гильзы бывают двух разновидностей – для кабелей из одинакового и разного металла. В первом случае используются изделия, изготовленные из аналогичного жилам материала. Во втором, когда надо соединить между собой алюминиевый и медный провода – латунные или луженые трубки.
Коннекторы
Оконцеватели коннекторного типа отличаются от гильз тем, что на каждый соединяемый кабель надевается одна часть пары, а затем эти части монтируются между собой. Одна пара состоит из коннекторов двух видов – «мамы» и «папы». «Мама» представляет собой плоскую пластину с зажимами по бокам. «Папа» имеет чуть меньшую по ширине пластину, которая вставляется между зажимами «мамы», а затем фиксируется ними, создавая прочный контакт. Такие коннекторы называются плоскими.
Также есть круглые оконцеватели такого же типа. Их отличие заключается в форме контактирующей части. У «папы» она выполнена в виде тонкого штыря, а у «мамы» предусмотрено подходящее для него отверстие с зажимами.
Отдельно выделяют коннекторы, имеющие одновременно контактные части в виде «мамы» и «папы». Их используют, если нужно соединить 3 провода, но можно применять и на 2, обломав или оставив третий контакт незадействованным.
Еще одной разновидностью данного типа являются втулочные коннекторы. От двух предыдущих они отличаются формой изолированной части. У втулочных оконцевателей она выполнена в виде трапеции или прямоугольника, что обеспечивает более качественную фиксацию.
По дополнительным параметрам
Помимо рассмотренных видов кабельных оконцевателей, есть некоторые дополнительные параметры, по которым они различаются между собой. В зависимости от этого выделяют такие подвиды данных изделий:
- Разрезной кольцевой. У такого оконцевателя часть, предназначенная для фиксации к проводу, разделена на 2 части, благодаря чему он намного легче поддается опрессовке.
- Частично изолированный. Изоляция предусмотрена только в месте фиксации изделия к кабелю. Перед опрессовкой она снимается, а потом надевается на область контакта.
- Полностью изолированный. В этом случае изоляция бывает съемной или сплошной, но покрывает все изделие.
Любой из указанных оконцевателей выбирается в зависимости от типа соединения и области применения.
Особенности применения
Кабельные соединители должны обеспечивать прочный контакт, который возможен только при условии плотного прилегания жил к его поверхности. Для этого диаметр изделия должен соответствовать сечению кабеля. Если он будет больше, то образуются пустоты, а если меньше, то сечение придется уменьшать. В любом случае все закончится снижением электропроводимости и повышением нагрева.
Для опрессовки используются специальные обжимные инструменты – кримперы. Они бывают двух видов:
- с несъемными головками и установленным неизменным сечением кабеля;
- со съемными головками, которые можно менять под нужное сечение.
В процессе опрессовки коннекторы обжимаются с одной стороны, гильзы – с двух концов. При этом сжимание обязательно должно быть разнонаправленным: сначала делается одно сжимание, затем трубка разворачивается обратной стороной и выполняется еще одно сжимание.
Трубчатые оконцеватели категорически запрещается разрезать поперек на 2 части, поскольку каждая из них не сможет создать прочный контакт и надежную фиксацию. Кроме того, с такими полу-гильзами будет неудобно работать.
ТОП-5 моделей
Среди наиболее популярных кабельных соединителей для проводов выделяют такие модели:

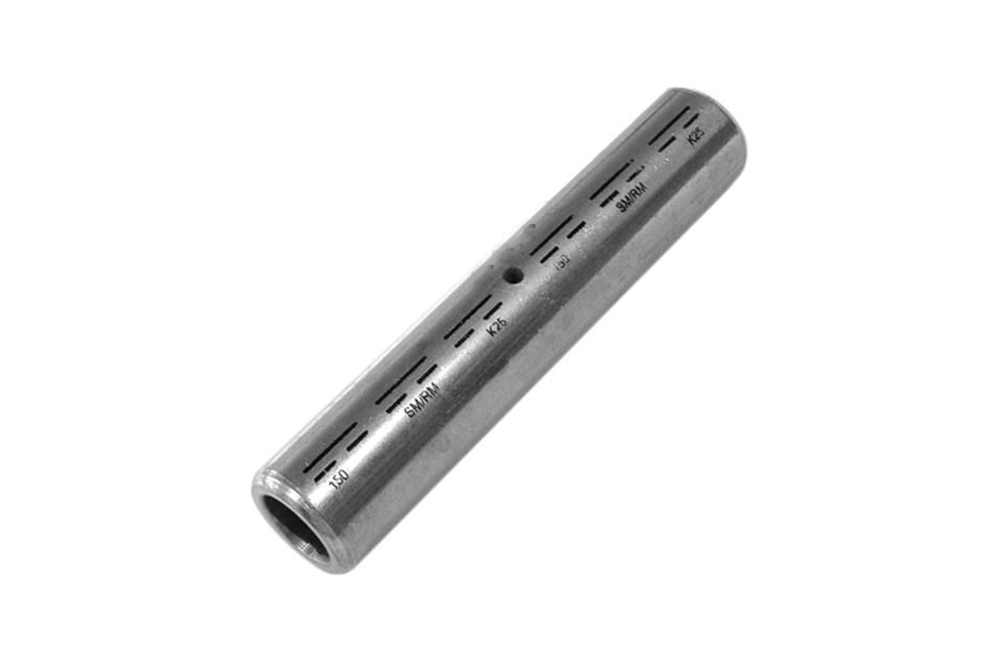

- Гильза медно-луженая Klauke (klk17R) – стыковой соединитель для многожильного кабеля II класса гибкости с перемычкой для точной установки провода. Без изоляции, не имеет контрольного отверстия.
- Кабельный наконечник плоский Weidmuller VFSKHI – изолированный, соответствует экологическим требованиям, обеспечивает плотность подключения d3 0,8 мм.

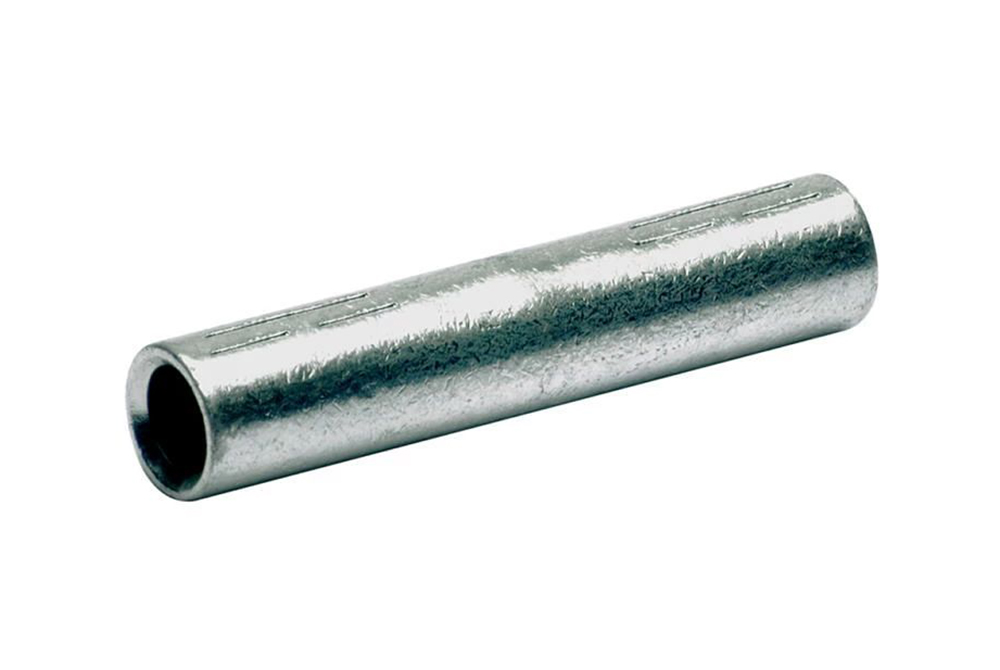

- Гильза медно-луженая Klauke 20ROM – неизолированная, без разграничителя, не имеет контрольного отверстия и площадки крепления.
- Гильзы параллельные DIN 46341 Weitkowitz – предназначены для параллельного соединения проводов внахлест методом опрессовки.
- Втулочные наконечники Klauke ST9698 – медно-луженые, изолированные, универсальные.
Опрессовка кабелей наконечниками – простой, быстрый и надежный способ соединения, разрешенный к использованию нормативными документами. Главное – правильно выбрать параметры и грамотно выполнить оконцевание.
