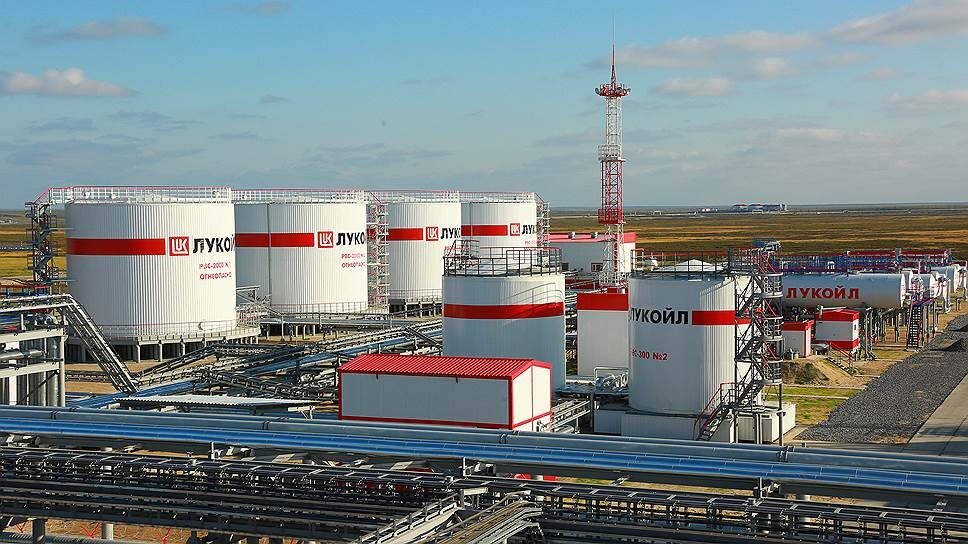

Нефтеперерабатывающий завод — это километры трубопроводов, тысячи единиц запорной, регулирующей и предохранительной арматуры. Каждый вентиль, задвижка, клапан и фланец стоит на конкретном участке технологической схемы и несёт функцию, от которой зависит безопасность всей установки.
Без читаемой идентификации диспетчер не знает, что перекрыть при аварии, ремонтная бригада тратит время на поиск нужного прибора, а плановое техническое обслуживание превращается в угадывание. Маркировка арматуры на НПЗ — важная часть системы безопасности.
Специфика среды НПЗ и требования стандартов
Нефтеперерабатывающее производство создаёт для маркировки условия, при которых большинство методов нанесения знаков перестают работать. Температуры на трубопроводах варьируются от -40 °C на наружных линиях до +500 °C на технологических потоках высокотемпературных установок.
Арматура контактирует с нефтью, мазутом, кислотами, щелочами и парами углеводородов. Влажность повышена, а при гидравлических испытаниях на поверхности создаётся водяной туман.
Нормативная база обязывает наносить на арматуру:
- условное давление;
- условный проход;
- направление потока среды;
- марку стали или материал корпуса;
- порядковый номер по технологической схеме.
ГОСТ 33259 и отраслевые регламенты предписывают, что маркировка должна быть постоянной и читаемой в течение всего срока эксплуатации изделия. Срок этот на НПЗ нередко превышает двадцать лет.
Почему все методы, кроме ударно-точечного, терпят неудачу на НПЗ
Наклейки и бирки отпадают при первом контакте с нефтепродуктами или при гидравлическом испытании. Даже специальные высокотемпературные этикетки деградируют за несколько месяцев в условиях попеременного нагрева и охлаждения. Краскоструйные чернила не держатся на замасленных поверхностях и выгорают при повышенных температурах.
Лазерная гравировка обеспечивает хорошее качество знака, но предполагает предварительную очистку и обезжиривание поверхности. На действующем НПЗ выполнить это требование к каждой единице арматуры практически невозможно. Травление кислотами разрушает пассивирующий слой нержавеющей стали и ускоряет её коррозию в агрессивной среде завода.
Ударно-точечный маркиратор работает иначе: игла контактирует с металлом напрямую и нечувствительна к состоянию поверхности. Аппарат одинаково уверенно наносит знак на покрытую маслом, ржавчиной или грунтовкой деталь.
Ударно-точечная технология RUSMARK и её преимущества для НПЗ
Принцип работы прост: боек с твердосплавным наконечником быстро вибрирует и продавливает в поверхности металла углубления размером около 0,1 мм каждое. Собранные в матрицу, они образуют читаемые символы глубиной до 1 мм. Чтобы уничтожить такой знак, нужно снять значительный слой металла, а на промышленном объекте это невозможно сделать незаметно.
Для условий НПЗ технология даёт следующие преимущества:
- маркировка держится на металле твёрдостью до 63 HRC, включая жаропрочные и кислотостойкие марки стали, используемые в арматуре для высокотемпературных и агрессивных сред;
- аппарат питается от цехового компрессора и розетки 220 В, без дополнительных источников энергии или расходных материалов;
- портативная версия весит менее 4 кг и позволяет маркировать арматуру прямо на действующем трубопроводе без снятия с места;
- знак выдерживает длительный нагрев и не реагирует на кислоты, углеводороды и технологические масла;
- скорость до 5 знаков в секунду даёт возможность обработать большой объём позиций в ходе плановой остановки установки.
Маркираторы RUSMARK для задач НПЗ
Линейка RUSMARK включает несколько форматов под конкретные производственные ситуации на нефтезаводе.
Когда арматура уже смонтирована и снимать её нельзя, на помощь приходит переносной пневматический маркиратор RUSMARK PMK-GC. Магниты в корпусе головы прикрепляют её к стальной поверхности клапана или задвижки и удерживают в нужном положении весь цикл работы.
Контроллер GC вмещает до 1000 сохранённых заданий, файлы передаются через USB-накопитель. Рабочая зона 150 × 50 мм позволяет уместить полный набор технических данных на корпусе арматуры любого типоразмера.
Для партионной обработки в цеху или на складе перед монтажом берут настольный RUSMARK PMK-DC01 с зоной 300 × 200 мм. Он справляется с крупными фланцами и корпусами запорной арматуры большого диаметра, а дополнительная оснастка фиксирует однотипные детали без ручного перепозиционирования каждой из них. Аппарат подключается к локальной сети через USB, RS-232 или Ethernet и забирает задания из учётной системы предприятия без участия оператора.
Патрубки, катушки и трубные фитинги цилиндрической формы удобнее маркировать RUSMARK PMK-DC04. Максимальная масса детали составляет 50 кг, а метка ложится по окружности за один проход.
Во всех трёх аппаратах применяются иглы из инструментальной высоколегированной стали, способные работать с материалами до 63 HRC без потери геометрии наконечника.
Заключение
Поверхностный знак на арматуре НПЗ — временное решение. Агрессивная среда уничтожает его быстрее, чем наступает первое плановое обслуживание. Метка, продавленная в тело металла, лишена этого недостатка и переживёт саму арматуру.
Ударно-точечные маркираторы RUSMARK группы компаний «Индатэк» охватывают полевые, цеховые и складские сценарии маркировки. Оборудование можно подобрать под конкретный типоразмер и класс арматуры. Заказать нужную модель можно в нашем интернет-магазине.
