Изделие проходит под маркиратором за доли секунды, и останавливать поток ради надписи никто не станет. Поэтому аппарат для линии выбирают иначе, чем для мастерской: он печатает на ходу и работает смену за сменой. В линейке RUSMARK для таких задач есть три встраиваемых маркиратора: лазерный D01, каплеструйный КПМ-1500 и термоструйный КПМ-6200.
Зачем маркировка нужна именно на конвейере?
Знак, нанесённый в момент производства, сопровождает изделие на всём пути: от упаковки до склада и потребителя. Если маркировать позже, партии успевают перемешаться, а на ручную сортировку уходят часы. На линии каждая единица продукции получает свои данные сразу и в нужном порядке.
Обычно на конвейере наносят данные, которые связывают изделие с производством.
Какая маркировка обычно требуется на потоке?
- дата выпуска и номер партии;
- серийный номер с автоматическим приращением;
- штрихкод или 2D-код для складского учёта;
- логотип производителя;
- номер смены.

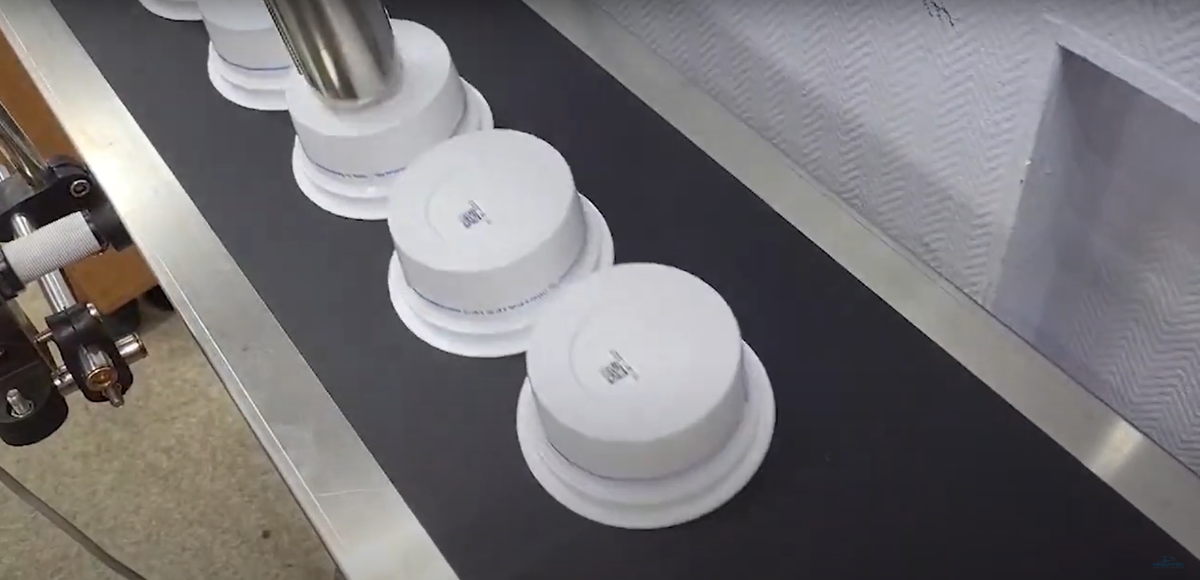

Для таких данных нужен аппарат, который работает синхронно с лентой. Скорость конвейера меняется, и знак не должен растягиваться или сжиматься вместе с ней. Эту задачу решают энкодеры и датчики, а выбор самой технологии зависит от материала и формы изделия.

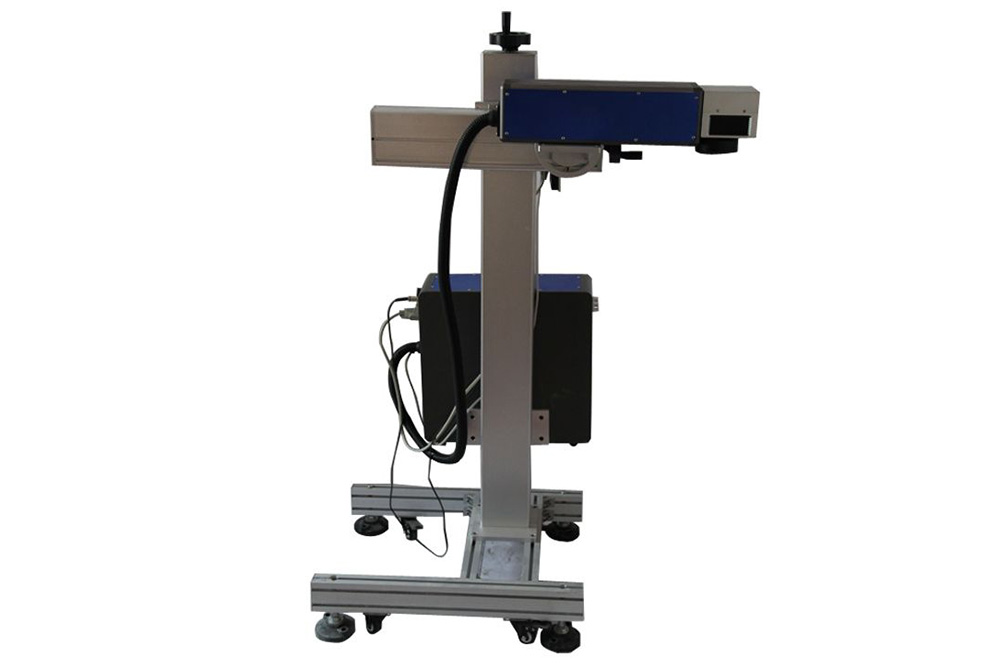

Лазерный маркиратор RUSMARK D01
D01 стоит на колонне с колёсами, которые при необходимости фиксируются. Установку подкатывают к конвейеру, выставляют по месту и закрепляют, а при необходимости перекатывают на соседнюю линию. Излучатель управляется встроенным контроллером, питание берётся от сети 220 В, а охлаждение зависит от типа лазера: воздушное или водяное.
Волоконная версия мощностью 20, 30 или 50 Вт работает на длине волны 1064 нм и имеет рабочее окно 110 × 110 мм. Газовая версия мощностью 30 или 60 Вт имеет окно 90 × 90 мм. Есть и ультрафиолетовое исполнение с длиной волны 355 нм и окном 110 × 110 мм. Скорость маркировки достигает 12 000 мм/сек, минимальный символ составляет 0,5 мм.
Тип лазера подбирают под материал:
- волоконный — чаще берут для металла;
- газовый — для органики;
- ультрафиолетовый — для материалов, чувствительных к нагреву.
Ресурс излучателя доходит до 100 000 часов у волоконной и ультрафиолетовой версий, а у газовой равен 30 000 часам.
Главным преимуществом D01 выступает технология FlyMark. Система использует энкодер, оптический сенсор и специальную плату, чтобы лазер формировал знак прямо во время движения ленты. Датчики и запасные энкодеры заказывают опцией. Оборудование обходится без краски и растворителей, следовательно, надпись невозможно стереть или смыть.
Устройство выводит графику, тексты, коды, даты и серийники на поверхности из металла, пластика, бетона, керамики или акрила. Штрихкоды и 2D-коды лазер наносит чётко, поэтому складские сканеры читают их без проблем. D01 подходит, когда линия работает без пауз, а знак должен пережить весь срок службы изделия.
Каплеструйный маркиратор RUSMARK КПМ-1500

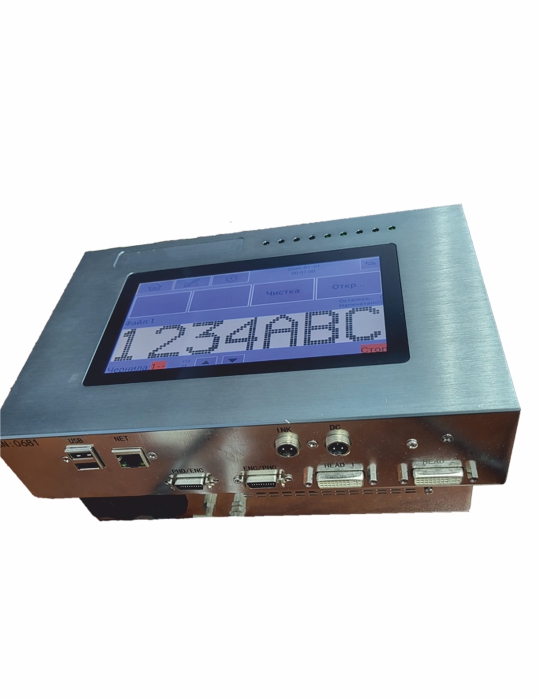

КПМ-1500 состоит из контроллера размером 260 × 175 × 115 мм и маркировочной головы 150 × 85 × 90 мм. Аппарат встраивают в линию и подключают энкодер, чтобы печать подстраивалась под скорость ленты. Есть и другой способ: маркировку запускают через выставленное расстояние между изделиями. Скорость печати достигает 50 м/мин.
Модификация на 16 сопел формирует символы высотой 10-60 мм в одной или двух строках. Версия КПМ-1500-32 увеличивает высоту знака до 130 мм и поддерживает до пяти строк. Голова располагается на дистанции 8–20 мм от объекта. Печать ведут сольвентными или водными чернилами шести оттенков, одна строка вмещает до 300 знаков.
КПМ-1500 работает без внешнего сжатого воздуха и без разбавителя:
- автоматическая очистка снимает с оператора ежедневный уход за головой;
- задания приходят по USB и Wi-Fi, а RS-232 добавляют опцией;
- память вмещает более 3000 файлов, а картридж рассчитан от 125 000 до 750 000 знаков у версии с 16 соплами и от 25 000 до 750 000 у версии с 32.
Устройство выводит кириллицу, логотипы, коды, даты, номера смен и партий, а также импортирует данные из Excel. Технологию каплеструйной печати применяют для крупных надписей на таре и коробах. Масса устройства равна 0,95–1,1 кг, аппарат легко перемещать между линиями.

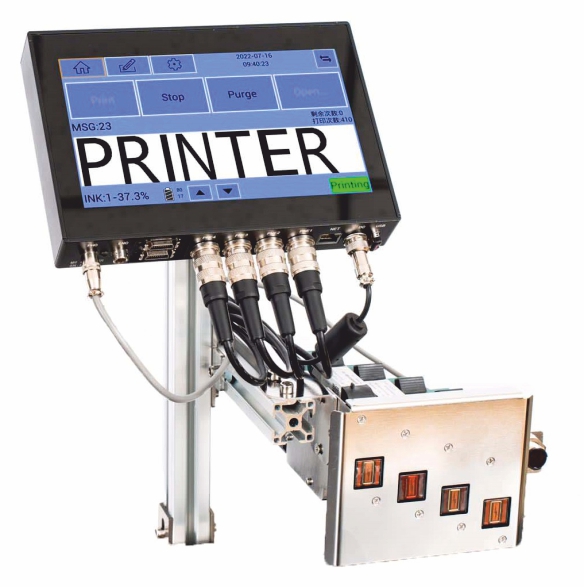

Термоструйный маркиратор RUSMARK КПМ-6200
Модель КПМ-6200 проектировали для мелкого и плотного текста. Маркиратор печатает знаки от 2 мм в несколько строк со сплошной заливкой и печатает с разрешением 300, 400 или 600 dpi. Базовая версия работает с высотой печати от 2 до 25 мм, а более крупные версии доходят до 50, 75 и 100 мм.
Конструкция выглядит проще, чем у каплеструйных аппаратов. Сопельная головка меняется вместе с картриджем, и промывочная жидкость не требуется. Контроллер размером 161 × 230 × 37 мм ставят в шкаф, а голову 125 × 52 × 85 мм крепят над лентой на расстоянии от 8 до 20 мм от изделия.
Число строк ограничено высотой окна. Голова весит от 500 до 1000 г в зависимости от версии. Скорость печати достигает 50 м/мин, а энкодер подстраивает её под движение изделия.
Ресурс картриджа при окне 25 мм составляет от 50 000 до 2 000 000 знаков. Подходят сольвентные или водные чернила, доступно шесть цветов. Аппарат принимает данные по USB и Wi-Fi, а RS-232 ставится как опция. Он маркирует обработанный металл, дерево, картон, стекло, пластик, резину и кабель.
Заключение
Лазерный D01 наносит постоянный знак без чернил, КПМ-1500 печатает крупные знаки на таре, а КПМ-6200 обеспечивает чёткий мелкий текст и коды на разных материалах. Все три модели подстраиваются под скорость ленты. Если на линии нужны и крупные знаки на таре, и мелкие коды на изделиях, аппараты ставят рядом. Выбрать встраиваемый маркиратор RUSMARK и заказать его можно в нашем интернет-магазине.
