Нефтегазовая отрасль существует в режиме нулевой терпимости к ошибкам. Перепутать трубу или фланец на месторождении — значит создать реальную угрозу аварии, разлива или разрушительной потери давления в системе. Именно поэтому каждая деталь должна иметь чёткую, читаемую и долговечную идентификацию.
Что и где маркируют в нефтегазовой отрасли?

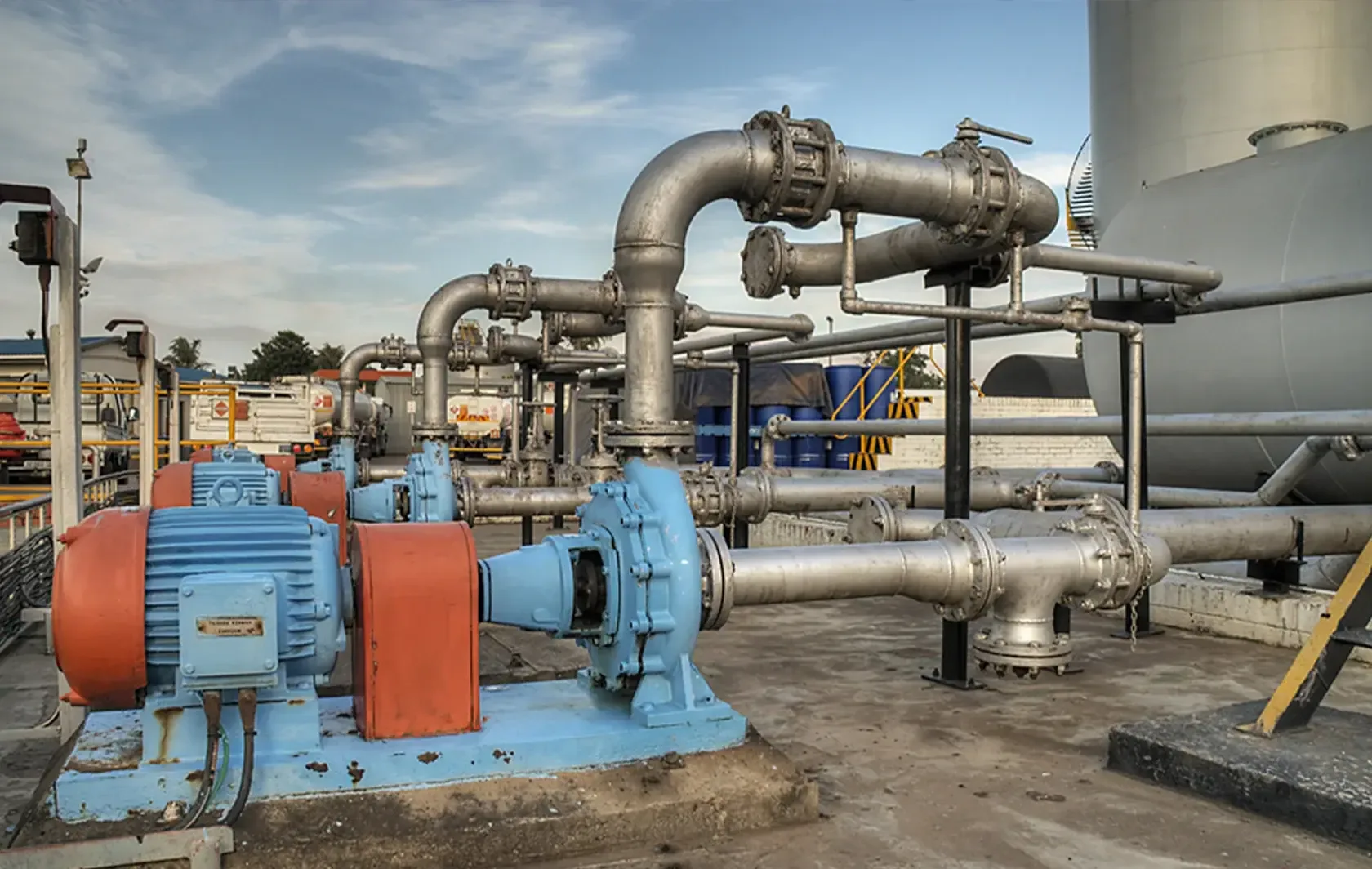

Нефтегазовая инфраструктура объединяет тысячи наименований оборудования, которое работает в тесной технологической связке. Любая пересортица деталей приводит к последствиям, которые дорого обходятся и по деньгам, и по времени вынужденного простоя.
Маркировке подлежат:
- трубопроводы и трубные секции: диаметр, марка стали, рабочее давление, направление потока и номер партии;
- запорная и регулирующая арматура: задвижки, клапаны, краны с указанием класса давления и материала корпуса;
- фланцевые соединения и переводники: стандарт, присоединительный размер, серийный номер и дата изготовления;
- насосное и компрессорное оборудование: заводской номер, технические параметры и дата выпуска;
- резервуары и технологические ёмкости: объём, рабочее давление и класс опасности содержимого.
На крупных объектах, где трубопроводы тянутся на километры, а однотипных деталей более сотни, читаемый код на изделии экономит часы поиска и надёжно защищает от подмены при монтаже или ремонте.
Что должна выдержать маркировка в этой отрасли?
Условия эксплуатации в нефтегазовой отрасли относятся к самым жёстким в промышленности. Маркировка, нанесённая на заводе, проходит через несколько видов разрушительного воздействия одновременно, причём каждое из них способно уничтожить поверхностный идентификатор самостоятельно.
Поверхность трубопровода и арматуры постоянно контактирует с нефтью, попутным газом, сероводородом и буровыми реагентами. Эти вещества разрушают краску, растворяют клей этикеток и делают надписи нечитаемыми за несколько месяцев активной эксплуатации.
Механические нагрузки тоже «проверяют» маркировку на прочность. Трубы перевозят по площадке, укладывают в траншеи с песком и грунтом, соединяют под высоким давлением. Абразивный контакт с грунтом, постоянная вибрация работающего насоса или компрессора, ударные нагрузки при монтаже — всё это стирает поверхностную маркировку быстро и необратимо.
Температурные перепады достигают экстремальных значений. Оборудование работает от -60 °С на Крайнем Севере до +200 °С и выше в жарком климате и вблизи источников тепловыделения. Большинство красок и клеевых составов просто не рассчитаны на такой диапазон и разрушаются при первых же серьёзных перепадах температур.
Кроме того, трубопроводы эксплуатируются при рабочем давлении в десятки атмосфер, а при гидроиспытаниях нагрузка становится ещё выше. Маркировка на поверхности не должна трескаться и отслаиваться при деформации металла под нагрузкой. Нефтегазовая отрасль требует маркировки, которая встроена в материал, а не нанесена поверх него.
Технологии, которые работают в таких условиях
Два метода доказали свою надёжность в нефтегазовой промышленности:
- ударно-точечная;
- лазерная маркировка.
Оба способа оставляют постоянный след, не зависящий от химии, температуры и механических нагрузок.
Разберём подробнее ударно-точечную маркировку. Твердосплавная игла вдавливает точки в поверхность металла, формируя символы, цифры или двумерный код. Знак существует как часть самого металла, его нельзя смыть или закрасить без видимого следа.
Маркираторы RUSMARK работают с материалами твёрдостью до 63 HRC и наносят маркировку на глубину до 1 мм:
- Портативные пневматические аппараты серии PMK-GC комплектуются электромагнитными прижимами, которые фиксируют маркировочную голову прямо на трубе или фланце. Это незаменимо в полевых условиях, где нет возможности везти деталь к стационарному посту.
- Стационарные PMK-DC04 с вертикальной поворотной осью предназначены для цилиндрических деталей весом до 50 кг: переводников, муфт, фланцев.
Контроллеры серий GC/DC с программой Kingmark наносят Data Matrix коды, поддерживают маркировку по окружности, под углом и по радиусу и хранят до 1000 шаблонов в памяти.
Лазерная маркировка работает иначе. Сфокусированный луч изменяет структуру или цвет верхнего слоя металла без механического контакта с деталью. Результат стоек к химии, температуре и истиранию. Волоконные устройства RUSMARK серии BD02 работают от встроенного аккумулятора до трёх часов. Можно маркировать трубопровод прямо на отдалённом объекте без привязки к электросети.
Переносные модели BC03 мощностью до 50 Вт комплектуются позиционирующей корзиной для удобной работы с крупными деталями прямо на месте монтажа. Ресурс излучателя у всех лазерных моделей составляет 100 000 часов. Комплектующие от мировых брендов обеспечивают стабильное качество маркировки на протяжении всего срока службы оборудования.
Заключение
Нефтегазовая отрасль не прощает ошибок в идентификации оборудования. Этикетки и краска здесь не работают: химия, механика и перепады температур уничтожают поверхностную маркировку раньше, чем заканчивается первый сезон эксплуатации.
Качественная ударно-точечная и лазерная маркировки остаются полностью читаемыми весь срок службы деталей, подтверждая правильность выбора этих технологий. Подобрать подходящее устройство RUSMARK и купить оборудование можно в нашем интернет-магазине. Консультанты помогут выбрать модель под конкретные условия работы.
